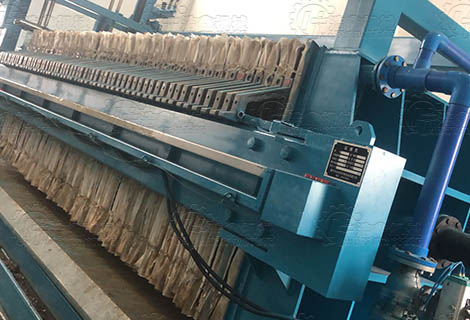

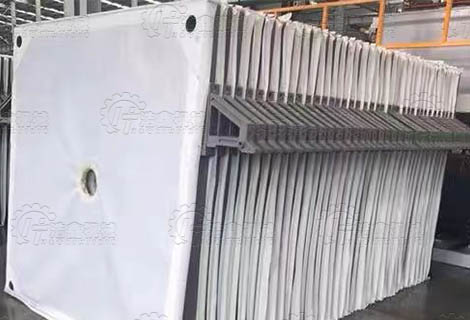

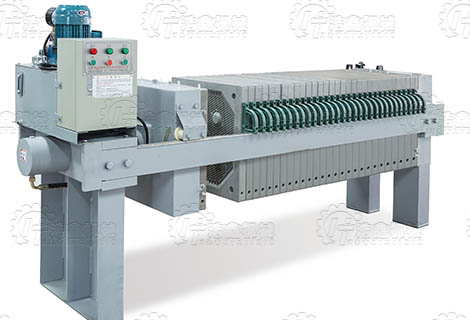

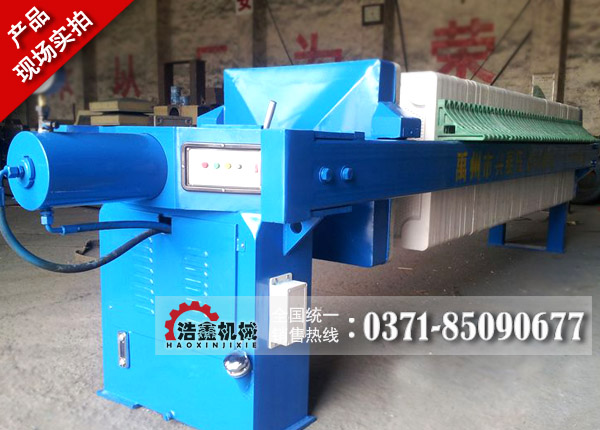

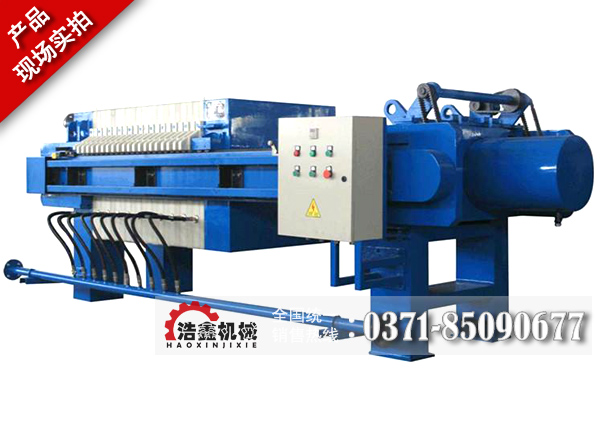

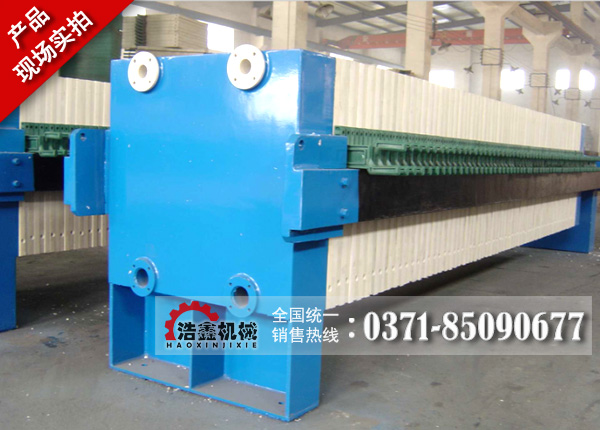

板框式壓濾機主要由固定板、濾框、濾板、壓緊板和壓緊裝置組成，外觀與廂式壓濾機相似。制造板、框的材料有金屬、木材、工程塑料和橡膠等，并有各種形式的濾板表面槽作為排液通路，濾框是中空的。多塊濾板、濾框交替排列，板和框間夾過濾介質（如濾布），濾框和濾板通過兩個支耳，架在水平的兩個平等橫梁上，一端是固定板，另一端的壓緊板在工作時通過壓緊裝置壓緊或拉開。壓濾機通過在板和框角上的通道或板與框兩側伸出的掛耳通道加料和排出濾液。濾液的排出方式分明流和暗流兩種、在過濾過程中，濾餅在框內集聚。一般板框式壓濾機的工作壓力為0.3~0.5MPa,壓濾機工作壓力為1~2MPa。
